01
FEM · 2D

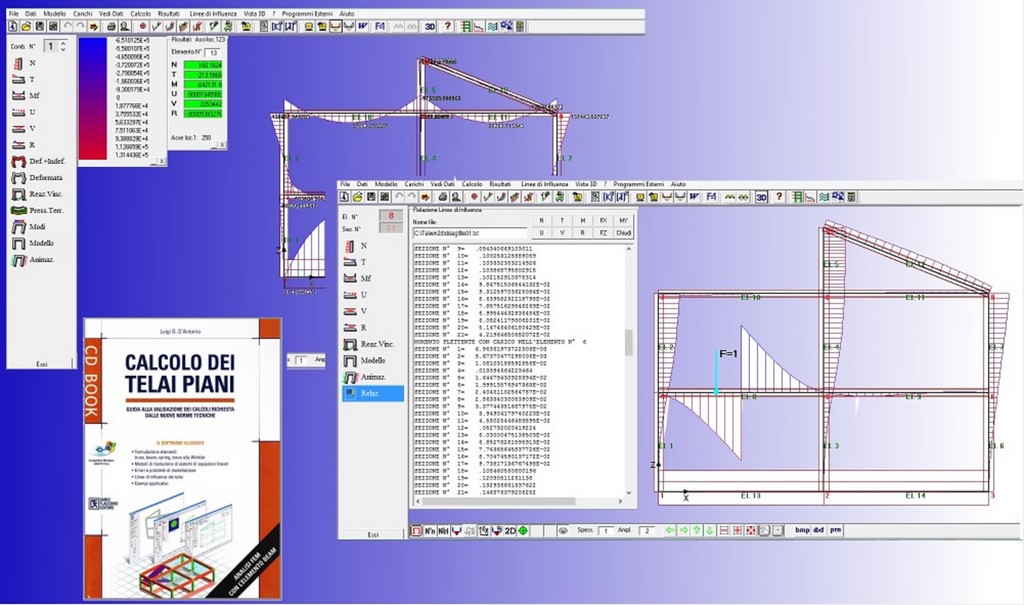

TELWIN2D new
Analisi statica e modale di telai piani con aste, travi, travi di Winkler e molle. L’intero processo di assemblaggio e la catena dei risultati restano disponibili all’ispezione.
Dettagli tecniciSoftware strutturale
Strumenti di calcolo con
ogni passaggio visibile.
Sviluppati interamente da Ingegneria Oggi per analisi, apprendimento e verifica.
02
FEM · 3D

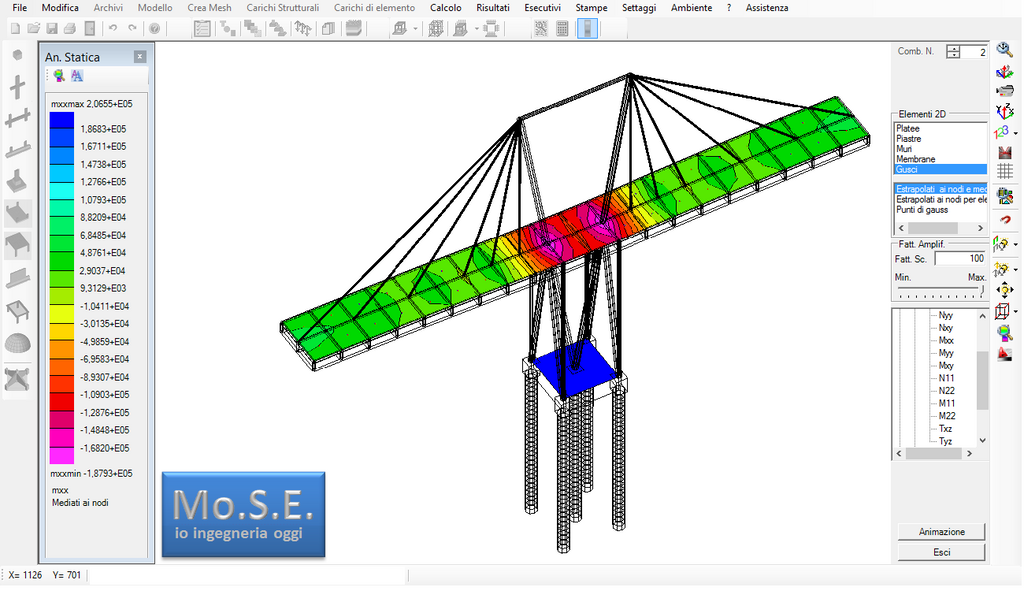

Mo.S.E.
Un ambiente agli elementi finiti per strutture edili con beam, membrane, plate, shell, fondazioni e pali, supportato da modellazione interattiva 3D.
Dettagli tecniciPanoramica completa
Le funzionalità presenti
nei due programmi.
Questa sezione riporta le informazioni tecniche presenti nella pagina software originale.
FEM · 2D
TELWIN2D new
Programma in ambiente Windows per l’analisi statica e modale di telai piani costituiti da aste, travi, travi di Winkler e molle.
Analisi e diagrammi
- Analisi statica e modale dei telai piani
- Diagrammi delle sollecitazioni e linee di influenza
- Costruzione e stampa degli inviluppi di entrambi i risultati
Calcolo trasparente
- Visualizzazione delle fasi di costruzione delle matrici di rigidezza
- Visualizzazione dei vettori di carico durante i processi di assemblaggio
- Restituzione dell’intera catena analitica per apprendimento e validazione
Visualizzazione e output
- Visualizzazione tridimensionale della struttura
- Stampe ed esportazioni BMP, DXF, TXT e RTF
- Controllo dei risultati ottenuti con codici più complessi
FEM · 3D
Mo.S.E.
Programma FEM per l’analisi di strutture edili con motore grafico e modellazione interattiva in ambiente 3D.
Elementi finiti
- Beam/Frame a 6 gdl, con o senza deformabilità a taglio Eulero–Timoshenko
- Beam alla Winkler e svincoli interni
- Plate Kirchhoff–Mindlin–Hughes con integrazione di Gauss completa, ridotta o selettiva per limitare il locking
- Elementi membrane e shell, con o senza drilling
- Plate alla Winkler e plinti con molle concentrate
- Pali con molle orizzontali e verticali alla punta o distribuite lungo il fusto
- Vincoli esterni con molle nodali e cedimenti vincolari
Modellazione e carichi
- Modellazione interattiva con mouse intelligente in ambiente 3D
- Input per impalcati e meshatore automatico
- Carichi strutturali per solai, balconi, tamponature e spinte dei terreni
- Forze e momenti concentrati sui nodi
- Carichi distribuiti sui beam nel riferimento dell’elemento
- Carichi sui lati e nel piano delle membrane, pressioni sulle plate e carichi shell combinati membrane + plate
Calcolo e verifiche
- Check automatico del modello
- Combinazioni manuali e automatiche secondo NTC08/NTC2018
- Parametri spettrali tramite Google Maps e valutazione dei parametri strutturali e degli spettri di progetto
- Analisi statica e sismica statica equivalente
- Analisi dinamica modale CQC o SRSS, con scelta dei modi propri, impalcati rigidi o masse nodali
- Solutori Skyline, Subspace Iteration, Lanczos e Jacobi
Risultati e grafica
- Deformate nodali e di elemento
- Diagrammi delle sollecitazioni e delle deformazioni sui beam
- Stati tensionali e linee di isolivello sugli elementi bidimensionali
- Mappe cromatiche, animazioni e rendering texture
- Stampe bitmap
